lunes, 27 de abril de 2015

SONY PS-X35

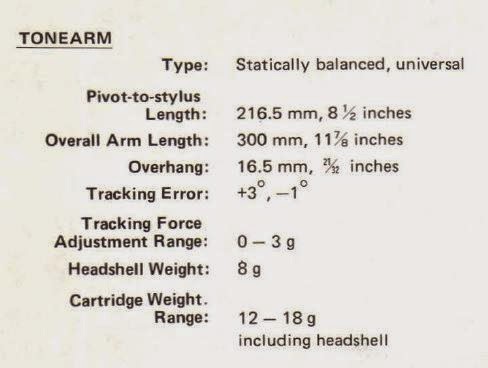

Este tocadiscos stereo fue comercializado en el año 1979 por SONY. Hace unas semanas lo adquirí con algunos problemas que he ido resolviendo. Venía en un estado de suciedad muy importante, por lo que lo primero que tuve que hacer es ponerme a limpiar a fondo. La cápsula venía con un cable roto, por lo que al ponerlo noté que sólo se escuchaba por un canal. Tuve que comprar un juego de cablecillos y se lo puse. La aguja rota la tuve que reemplazar por una nueva. Luego instruirme un poco acerca de como ajustar el brazo y el desplazamiento lateral (antiskating). Todos estos términos eran bastante nuevos para mi en un primer momento, ahora me voy acostumbrando.

No se escuchaba por un canal. Descubrí un cable suelto en la cápsula.

Solución, comprar un juego de cablecillos nuevo y ponerlo

-

Algunas opiniones aquí
http://elgramoforo.esforos.com/sony-ps-x35-t15633

Según el manual de servicio, la cápsula (cartridge) original de este tocadiscos (turntable), era una SONY XL15 con una aguja ND15G. Encontrar esta cápsula nueva en el mercado diría que es imposible, pero si se puede conseguir ocasionalmente usada, como la que se vendió en ebay hace unos días, aunque buscando en internet observo que es casi imposible por no decir imposible.

Este tocadiscos SONY PS-X35 que adquirí no traía la cápsula original, sino una EXCEL QD-700C-II II, pero con la aguja partida, así que procedí a adquirir una nueva aguja, pero no tuve en cuenta la cápsula y compre una compatible con la cápsula original de Sony la cual una vez puesta, funciona, aunque el espárrago no entra en la cápsula perfectamente bien, por lo que no se si esto es un problema que le quite calidad de audio. Tampoco se si es adecuado este tipo de aguja para esta cápsula EXCEL QD específica. Por el precio que he visto en una web, debe ser bastante buena, pero no encuentro por ningún lado sus características. Eso si, he visto que en ebay se vendió una aguja para este tipo de cápsula en 2014 a un precio bastante asequible. En esta otra web he visto una a la venta que parece adaptarse a este modelo de cápsula, pero tampoco habla de características.

Finalmente he encontrado en un foro alemán, estas características (en inglés)

QD-700 Series of the phono cartridges is an entirely new product by EXCEL engineers who never stop persuing the progress of the capabilities of cartridges in the ever-progressing audio world.
• QD-700 Series is an achievement attained by application by of all the new techniques developed for the four-channel matrix systems. EXCEL SOUND CORPORATION presents the QD-700 Series to you with confidence.
• The QD-700 Series apply super-light and rigid tapered cantilever to vibrating system parts, which is the life of cartridges, and high performance low-impedance coil to magnetic circuit. By this ideal combination, an entirely new wide band frequency characteristics have been realized, and phase distortion ratio and transcend characteristics are remarkably improved. Therefore the QD-700 Series has an outstanding trackability to pick up ultra sound signals engraved on the record.
(QD-700C adopts straight cantilever.)
• The QD-700 Series has three types of cartridges: Select suitable type to your playback equipment. QD-700C: High performance standard type
QD-700E: Cartridges fitted with an elliptical stylus
QD-700X: Cartridges fitted with highly polished `PARABOLIC' stylus made for reproduction of four-channel CD-4 records
• The stylus of the cartridges can also be applied to all types in the Series. Therefore this enables you to use proper cartridge for your records.

AGUJA

Model Number QD-700 C
Replacement Stylus S700 CR
Stylus Tip Radius 0,6 mil
Output Voltage 3 millivolts
Stylus Grip Color Blue
Tracking Force (Grams) 1,5-2,5
Frequency Response 20-20.000 Hz

https://www.thakker.eu/en/pickup/excel-qd-700-c-cartridge/a-5010/

domingo, 26 de abril de 2015

SONY STEREO CASSETTE DECK TC-K420

Tenía esta entrada en borrador iniciada el 9-2-2013. Hoy me decido a publicarla. Se trata del SONY STEREO CASSETTE DECK TC-K420. Esta unidad que adquirí en 2013 incluye una función llamada MPX FILTER, la cual viene explicada aquí:

http://www.todoexpertos.com/categorias/ciencias-e-ingenieria/ingenieria-electronica/respuestas/379460/filtro-mpx

http://en.wikipedia.org/wiki/MPX_filter

http://www.tsc.uc3m.es/~sescalona/TutorialProcesadoFrecuencia/filtros_audio.html

Here's a Sony TC K420, 2 motor full logic controlled stereo cassette deck.A fantastic sounding deck with Dolby B/C double Noise reduction and HX PRO Headroom Extension . Features headphone socket , record level controls , bias control ,tape counter, LED peak level meters etc ! , can be remotely controlled with a Sony system remote control .

Specifications

Type: 2-head, single compact cassette deck
Track System: 4-track, 2-channel stereo
Tape Speed: 4.8 cm/s
Heads: 1 x record/playback, 1 x erase
Motor: 1 x reel, 1 x capstan
Tape Type: type I, Cr02, Metal
Noise Reduction: B, C, HX Pro
Frequency Response: 30Hz to 18kHz (Metal tape)
Signal to Noise Ratio: 74dB (dolby C)
Wow and Flutter: 0.07%
Total Harmonic Distortion: 1.0%
Input: 77.5mV (line)
Output: 0.44V (line)
Dimensions: 430 x 123 x 285mm

Weight: 4.1kg

Accessories: optional remote control

Year: 1990

http://www.hifiengine.com/manual_library/sony/tc-k420.shtml

martes, 21 de abril de 2015

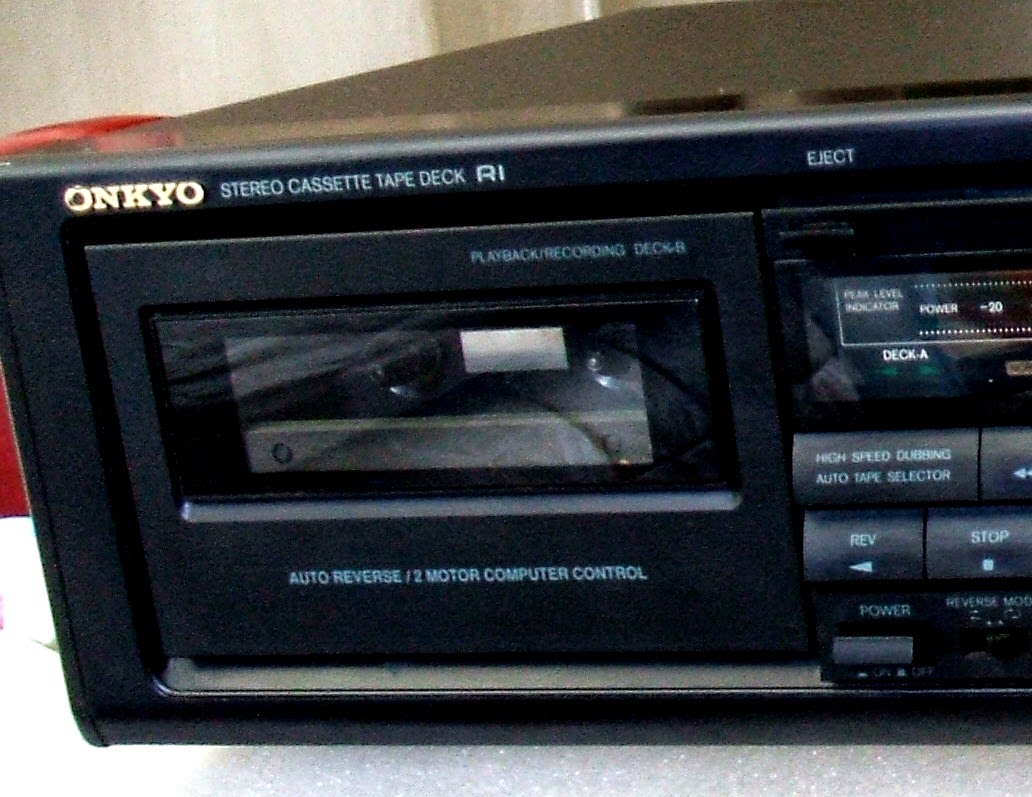

ONKYO STEREO CASSETTE TAPE DECK - TA-RW404

ONKYO STEREO CASSETTE TAPE DECK - TA-RW404, es una unidad de doble pletina Stereo. Su consumo es de 34 W. Fabricada en Malasia y comercializada en 1991. (1988 según la página http://www.radiomuseum.org/r/onkyo_stereo_cassette_tape_deck_ta_rw404.html?language_id=5

Esta unidad que he adquirido recientemente necesitaba una buena limpieza, así que tras realizarla la he probado y va bien. Como particularidad esta doble pletina tiene sistema AUTO REVERSE, es decir que automáticamente pasa de un lado de la cinta a otro, e incluso si pones dos cintas, de una cinta a la otra, sólo hay que accionar el control de la función "REVERSE MODE" previamente. Viene con sistema de reducción de ruido DOLBY B y C. Capacidad de grabar cintas de otra fuente de sonido, ya que tiene en la trasera una entrada y salida para amplificador (conexiones RCA). También función DUBBING para duplicar cintas en dos modos, rápido y normal (HIGH-NORMAL). Función "AUTO SPACE" para introducir una pausa entre grabaciones. Salida auriculares (PHONES), y mando para ajustar el nivel de entrada de la grabación (INPUT LEVEL), y además visor indicador de niveles (PEAK LEVEL INDICATOR)
